ROV Jason & Medea
文章來源: | 發布時間:2016-07-12 | 【打印】 【關閉】
Jason & Medea由伍茲霍爾海洋研究所的深潛實驗室建造建造的遙控深潛器,主要用于科學家對海底的觀測。Jason和Medea是以希臘神話中海洋探險家和他的妻子的名字命名的。Jason含有雙體遠程操作系統。一根10km長的電纜通過Medea將電和操作命令傳遞給Jason,同時,也能將采集到的數據和實時攝像畫面反饋給船上。Medea充當減震器,減輕Jason在水面上的運動,同時,提供照明和對Jason的監視。Jason配有聲納、高清攝像和靜態成像系統、照明(16個LED燈)和不計其數的采樣系統。三個向下傾斜的角度(0°, 30°, 60°,從垂直方向)照相機,用于觀測海底和觀察Jason。此外,Medea還配有HMI和白熾燈,用于在海底的照明。Jason的機器手臂可以采集巖石樣品、沉積物或者海洋生物,然后將這些采集物放到ROV的樣品框內。潛航員和科學家們可以在船上的控制室內來操縱Jason的儀器和攝像。Jason平均每次下潛時間為一至兩天。

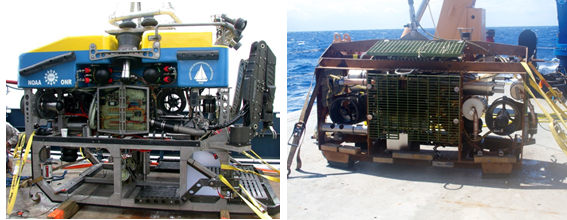

圖1 Jason (左)& Medea(右)
技術參數
Jason:
最深下潛深度:6500m
尺寸:長3.4m,寬2.2m,高2.4m
重量:4128kg(空氣中)
速度:前進2.778km/h,水平行進0.927km/h,垂直行進速度1.852km/h
運輸速度:運輸樣品時0.927km/h;沒有樣品時1.852km/h
升降速度:35m/min(+/-5m/min)
動力:6個無刷直流電動推進器
纜繩:長55m,直徑20mm,中性浮力
存儲:前面的采樣籃尺寸,98cm*1.52m;兩個機器手臂尺寸,51cm*51cm
有效載荷:最大130kg,取決于機器配置
電梯采樣:上升時90kg
Medea:
最大下潛深度:6500m
機器尺寸:長2.3m,寬1m,高1.5m
重量:1360kg(空氣中)
最大拖拽速度:1.852km/h
主要電纜:直徑17mm,電光纜
圖2 ROV Jason & Medea的工作模式
事跡
Jason首次下潛是在1988年,它曾數百次地下潛至太平洋、大西洋和印度洋,調研熱液噴口。ROV Jason現在已經擁有了第二代,現在這個機器人擁有更堅固更先進的機身。
成就
Jason在科研任務之外還做了一些成功的副業,例如水下考古學。Jason的原型版本Jason Jr.被用于調查RMS Titanic的失事,改進后的Jason于1989年在水下調查了1600歲的羅馬貿易船。

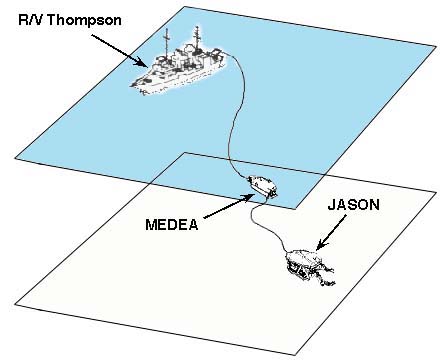

圖3 ROV Jason & Medea和母船Thompson海上作業模式圖
